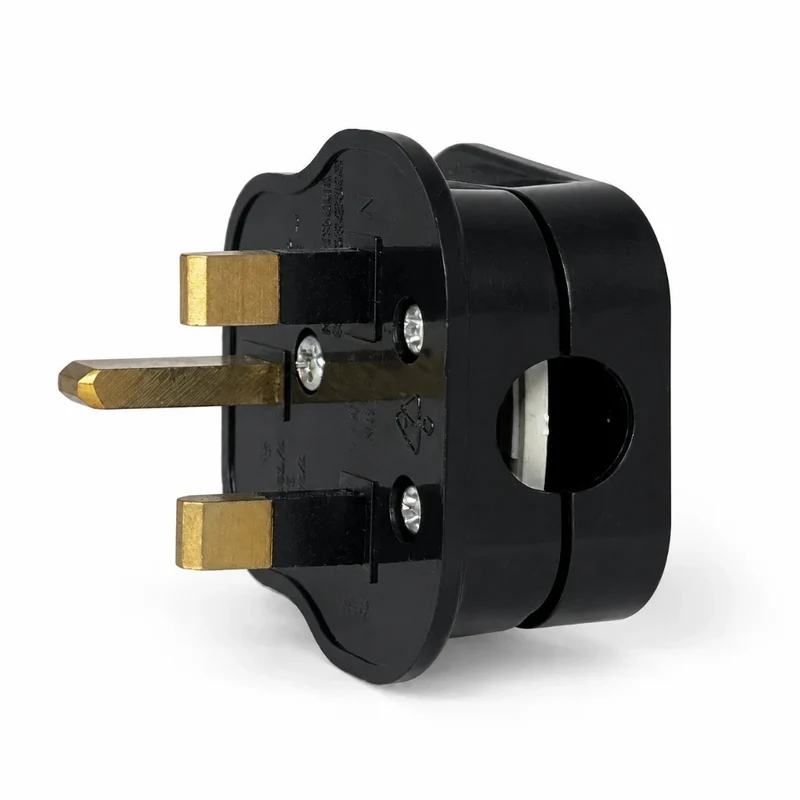

UK-Stecker Typ G – British 3-Pin Stecker nach BS 1363, Schwarz

UK-Stecker Typ G – British 3-Pin nach BS 1363, selbst verdrahtbar

Der UK-Stecker Typ G ist das britische Steckersystem mit drei rechteckigen Stiften, auch bekannt als British 3-Pin, England-Stecker oder Commonwealth-Stecker. Dieser Stecker ist zum eigenen Anschließen ausgelegt: Er lässt sich öffnen, das Kabel wird an Schraubklemmen aufgelegt und über den integrierten Cord Grip zugentlastet. Ideal zum Konfektionieren oder Ersetzen eines defekten Steckers.

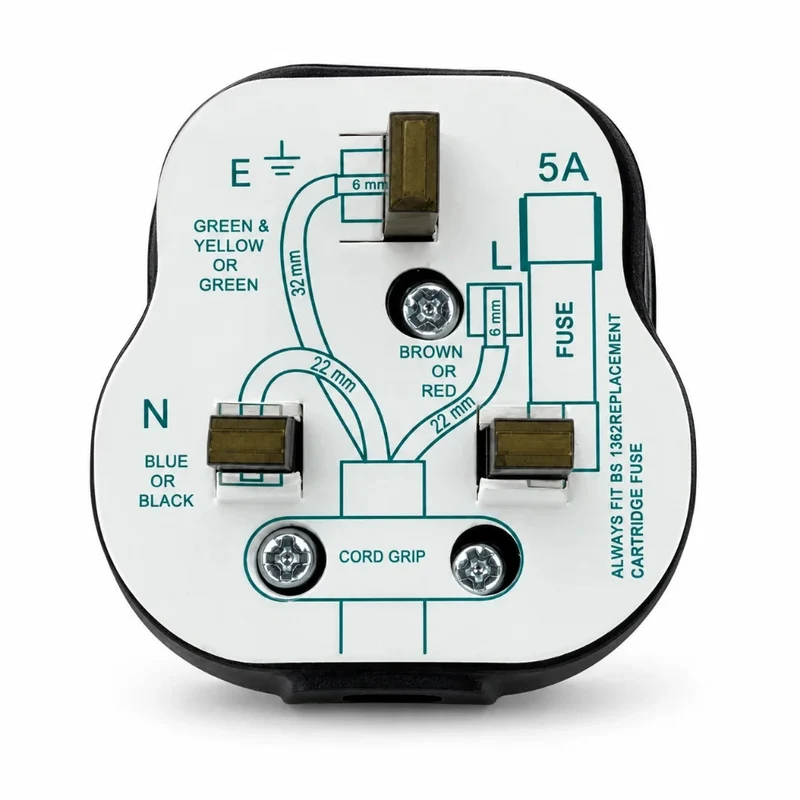

Im Inneren ist ein Anschlussschema aufgedruckt, das die Verdrahtung eindeutig macht – inklusive der passenden Abisolierlängen.

Klemmenbelegung

• L (Außenleiter): braun oder rot
• N (Neutralleiter): blau oder schwarz
• E (Schutzleiter): grün-gelb oder grün, oberer Stift

Abisolierlängen laut Aufdruck

• Schutzleiter: 32 mm
• Außen- und Neutralleiter: je 22 mm
• Aderisolierung: jeweils 6 mm abziehen

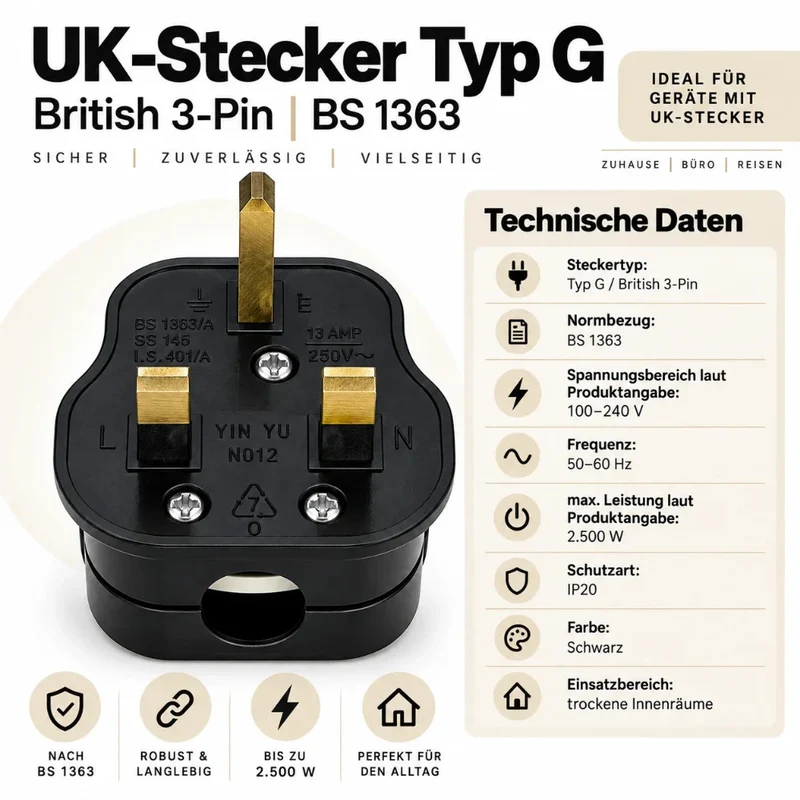

Technische Daten

• Steckertyp: UK-Stecker Typ G / British 3-Pin
• Normenreihe: BS 1363
• Sicherung: 5 A Patronensicherung, austauschbar – nur BS-1362-Ersatzsicherungen verwenden
• Spannungsbereich: 100–240 V
• Frequenz: 50–60 Hz
• Belastbarkeit: durch die 5-A-Sicherung begrenzt, rund 1.150 W bei 230 V
• Schutzart: IP20, kein Wasserschutz
• Farbe: Schwarz
• Ausführung: schraubbar, wiederverdrahtbar, mit Zugentlastung

Wichtig zu wissen

Ein UK-Stecker Typ G passt nicht in eine deutsche Schuko-Steckdose (Typ F) – dafür brauchst du einen Adapter in der passenden Richtung. Ein Stecker verändert weder Spannung noch Frequenz und ersetzt keinen Spannungswandler. In Großbritannien liegen 230 V bei 50 Hz an. Verbreitet ist Typ G unter anderem in Großbritannien, Irland, Malta, Zypern, Hongkong, Singapur, Malaysia, den VAE (Dubai, Abu Dhabi), Katar, Kenia und Nigeria.

Das Anschließen sollte nur von fachlich geeigneten Personen ausgeführt werden. Sicherungen nie überbrücken und nur mit gleichem Nennwert ersetzen.

Häufige Fragen

Welche Sicherung gehört in diesen Stecker?
Eine BS-1362-Patronensicherung mit 5 A. Andere Bauformen oder höhere Werte sind nicht zulässig.

Wie viel Watt kann ich anschließen?
Bei 230 V begrenzt die 5-A-Sicherung die Last auf etwa 1.150 W. Für stärkere Geräte ist eine andere Steckerausführung nötig.

Ist IP20 für draußen geeignet?
Nein. IP20 bietet keinen Wasserschutz und ist nur für trockene Innenräume vorgesehen.
